Bản vẽ cơ cấu lái – Hướng dẫn chi tiết và bí quyết sử dụng!

Bản vẽ cơ cấu lái là một phần không thể thiếu trong thiết kế ô tô, xe tải và các phương tiện vận tải khác. Cơ cấu lái giúp đảm bảo an toàn cho người lái và hành khách trong xe, cũng như giúp giảm mỏi tay và mệt mỏi trong quá trình lái xe. Bản vẽ cơ cấu lái được sử dụng để mô tả cách hoạt động của hệ thống lái và giúp cho các kỹ sư và kỹ thuật viên có thể đánh giá và cải thiện thiết kế của họ.

Cơ chế hoạt động của bản vẽ cơ cấu lái

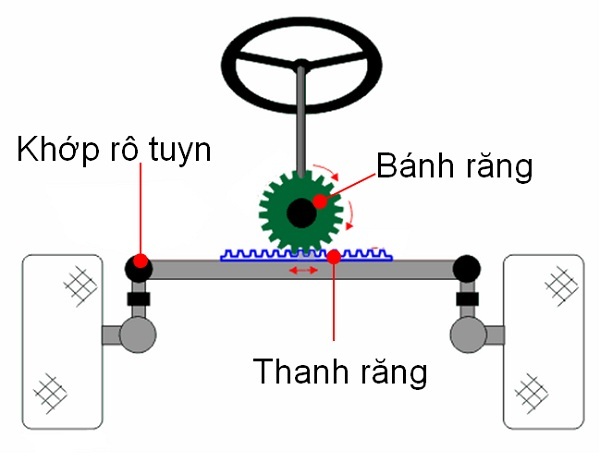

Bản vẽ cơ cấu lái bao gồm các chi tiết về hệ thống lái và cơ chế hoạt động của chúng. Hệ thống lái có nhiệm vụ kết nối bánh xe với tay lái và cho phép người lái điều khiển hướng đi của xe. Hệ thống lái còn bao gồm các bộ phận phụ trợ như bơm thủy lực, hộp số và các khớp nối.

Các loại bản vẽ cơ cấu lái phổ biến

Có nhiều loại bản vẽ cơ cấu lái khác nhau, từ bản vẽ chi tiết đến sơ đồ hình thang lái. Các loại phổ biến bao gồm:

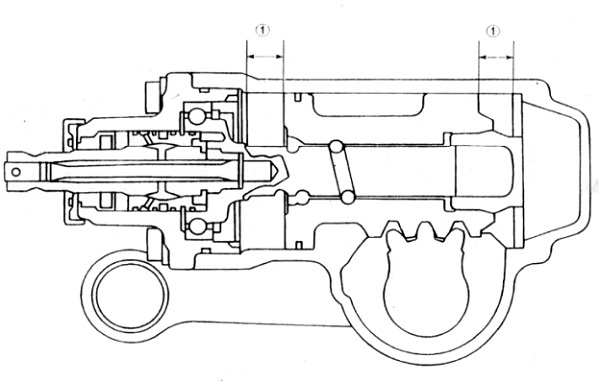

– Bản vẽ chi tiết của từng chi tiết trong hệ thống lái
– Bản vẽ tổng thể của hệ thống lái trên một chiếc xe, bao gồm các bộ phận chính như tay lái, ống thủy lực và các khớp nối

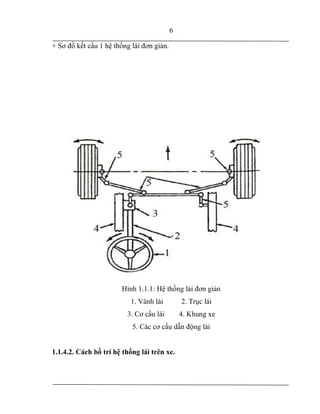

– Sơ đồ hình thang lái, cho thấy cơ chế hoạt động của hệ thống lái và cách chúng hoạt động với nhau

Các yếu tố ảnh hưởng đến thiết kế bản vẽ cơ cấu lái

Các yếu tố quan trọng khi thiết kế bản vẽ cơ cấu lái bao gồm:

– Tính an toàn: Hệ thống lái phải đảm bảo an toàn cho người lái và hành khách trong xe. Các bộ phận phải được kiểm tra và đảm bảo độ bền và chịu tải đúng.
– Độ chính xác: Bản vẽ cơ cấu lái cần phải chính xác về cơ học, chi tiết phải được thiết kế đúng và đảm bảo tính thẩm mỹ.

Các khó khăn thường gặp trong quá trình vẽ bản vẽ cơ cấu lái

Quá trình vẽ bản vẽ cơ cấu lái có thể gặp phải một số khó khăn, bao gồm:

– Hiểu rõ cơ chế của hệ thống lái: Để có thể vẽ một bản vẽ cơ cấu lái chính xác, người vẽ cần hiểu rõ cơ chế hoạt động của hệ thống lái.
– Thiếu kinh nghiệm: Vẽ bản vẽ cơ cấu lái là một công việc chuyên sâu và đòi hỏi kinh nghiệm.
– Thiếu kỹ năng sử dụng phần mềm vẽ: Để vẽ bản vẽ cơ cấu lái chính xác, người vẽ cần có kỹ năng sử dụng các phần mềm vẽ như AutoCAD hay SolidWorks.

Các tiêu chuẩn và quy trình kiểm tra bản vẽ cơ cấu lái

Để đảm bảo tính chính xác và an toàn của bản vẽ cơ cấu lái, các tiêu chuẩn và quy trình kiểm tra bản vẽ cơ cấu lái cần phải được tuân thủ. Các tiêu chuẩn bao gồm:

– Tiêu chuẩn ISO 9001:2015
– Tiêu chuẩn JIS (Tiêu chuẩn công nghiệp Nhật Bản)
– Các luật và quy định kỹ thuật có liên quan đến hệ thống lái

Tính toán thiết kế hệ thống lái, Đồ an hệ thống lái ô tô, Đồ an thiết kế hệ thống lái ô tô, Tính toán hệ thống lái thủy lực, Đồ an thiết kế hệ thống lái xe tải, Sơ đồ hình thang lái bản vẽ cơ cấu lái là những khái niệm quan trọng trong việc thiết kế và vẽ bản vẽ cơ cấu lái. Hiểu rõ về chúng giúp cho kỹ sư và kỹ thuật viên có thể đảm bảo an toàn cho hệ thống lái và giảm thiểu mệt mỏi trong quá trình lái xe.
